地址：廣州市南沙區(qū)大崗鎮(zhèn)智新一路8號聯(lián)東U谷廣州南沙國際企業(yè)港7棟5樓
產(chǎn)品咨詢：13392693259
耗材電話：18998328368
售后服務(wù)：020-87684117
傳 真：020-87684846
Email：info@gdana.com
網(wǎng)址：http://hongxuantang0476.com/
原標題：固體廢物 鉛、鋅和鎘的測定 火焰原子吸收分光光度法
前言
為貫徹《中華人民共和國環(huán)境保護法》和《中華人民共和國固體廢物污染環(huán)境防治法》，保護環(huán)境，保障人體健康，規(guī)范固體廢物及固體廢物浸出液中鉛、鋅和鎘的測定方法，制定本標準。
本標準規(guī)定了測定固體廢物及固體廢物浸出液中鉛、鋅和鎘的火焰原子吸收分光光度法。
本標準為首次發(fā)布。
本標準的附錄A、附錄B為資料性附錄。
本標準由環(huán)境保護部科技標準司組織制訂。
本標準主要起草單位：江蘇省環(huán)境監(jiān)測中心、環(huán)境保護部環(huán)境標準研究所。
本標準驗證單位：南京市環(huán)境監(jiān)測中心站、浙江省環(huán)境監(jiān)測中心、上海市環(huán)境監(jiān)測中心、常州市環(huán)境監(jiān)測中心站、馬鞍山市環(huán)境監(jiān)測中心站、連云港市環(huán)境監(jiān)測中心站。
本標準環(huán)境保護部2016年3月29日批準。
本標準自2016年5月1日起實施。
本標準由環(huán)境保護部解釋。
1 適用范圍
本標準規(guī)定了測定固體廢物及固體廢物浸出液中鉛、鋅和鎘的火焰原子吸收分光光度法。
本標準適用于固體廢物及固體廢物浸出液中鉛、鋅和鎘的測定。
當固體廢物取樣量為0.5 g，消解后定容體積為25 ml時，鉛、鋅和鎘的方法檢出限分別為2.0 mg/kg、2.0 mg/kg和0.3 mg/kg，測定下限分別為8.0 mg/kg、8.0 mg/kg和1.2 mg/kg。當固體廢物浸出液取樣量為50 ml，消解后定容體積為50 ml時，鉛、鋅和鎘的方法檢出限分別為0.06 mg/L、0.06 mg/L和0.05 mg/L，測定下限分別為0.24 mg/L、0.24 mg/L和0.20 mg/L。
2 規(guī)范性引用文件
本標準內(nèi)容引用了下列文件或其中的條款。凡是不注明日期的引用文件，其有效版本適用于本標準。
HJ/T 20 工業(yè)固體廢物采樣制樣技術(shù)規(guī)范
HJ/T 298 危險廢物鑒別技術(shù)規(guī)范
HJ/T 299 固體廢物 浸出毒性浸出方法 硫酸硝酸法
HJ/T 300 固體廢物 浸出毒性浸出方法 醋酸緩沖溶液法
HJ 557 固體廢物 浸出毒性浸出方法 水平振蕩法
3 方法原理
固體廢物或固體廢物浸出液經(jīng)酸消解后，試樣中的待測元素在火焰原子化器中被離解為基態(tài)原子，該基態(tài)原子蒸氣對元素空心陰極燈或無極放電燈發(fā)射的特征輻射譜線產(chǎn)生選擇性吸收。在一定濃度范圍內(nèi)，其吸收強度與試樣中待測物的質(zhì)量濃度成正比。
4 干擾和消除
4.1 當鈣的含量高于1000 mg/L時，抑制鎘的吸收；鈣含量為2000 mg/L時，信號抑制達19％。鐵的含量超過100 mg/L時，抑制鋅的吸收，加入硝酸鑭可消除共存成分的干擾。當樣品中含鹽量很高，分析譜線波長低于350 nm時，出現(xiàn)非特征吸收，例如高濃度鈣產(chǎn)生的背景吸收使鉛的測定結(jié)果偏高。
4.2 當樣品基體成分復(fù)雜或者不明時，或加標回收率超過本方法質(zhì)控要求范圍時，應(yīng)采用標準加入法進行試樣測定并計算結(jié)果，參見附錄A。
5 試劑和材料
除非另有說明，分析時均使用符合國家標準的分析純試劑，實驗用水為新制備的去離子水。
5.1 硫酸：ρ（H2SO 4）＝1.84 g/ml，優(yōu)級純。
5.2 硝酸：ρ（HNO3）＝1.42 g/ml，優(yōu)級純。
5.3 鹽酸：ρ（HCl）＝1.19 g/ml，優(yōu)級純。
5.4 氫氟酸：ρ（HF）＝1.49 g/ml，優(yōu)級純。
5.5 高氯酸：ρ（HClO4）＝1.68 g/ml，優(yōu)級純。
5.6 過氧化氫: φ（H2O2）＝30%，優(yōu)級純。
5.7 金屬鉛：光譜純。
5.8 金屬鋅：光譜純。
5.9 金屬鎘：光譜純。
5.10 硝酸鑭[La(NO3)3·6H 2O]：優(yōu)級純。
5.11 硝酸溶液：1+9（v/v），用硝酸（5.2）配制。
5.12 硝酸溶液：1+99（v/v），用硝酸（5.2）配制。
5.13 鹽酸溶液：1+1（v/v），用鹽酸（5.3）配制。
5.14 基體改進劑：硝酸鑭溶液，[La(NO3)3·6H2O]＝5% 。 準確稱取5 g（精確至0.01 g）硝酸鑭（5.10），用硝酸溶液（5.12）溶解并定容至100 ml 容量瓶，備用。
5.15 鉛標準貯備液：ρ＝1000 mg/L。
準確稱取1.000 g（精確至0.0001 g）金屬鉛（5.7），加入15 ml硝酸（5.2）溶解，必要時可加熱溶解。全量轉(zhuǎn)入1000 ml容量瓶中，用水定容至標線，搖勻。轉(zhuǎn)入聚乙烯瓶中，于4℃以 下冷藏、密封可保存兩年。亦可使用市售有證標準溶液（鉛單元素或含鉛的多元素混合標準溶液）。
5.16 鋅標準貯備液：ρ＝1000 mg/L。
準確稱取1.000 g（精確至0.0001 g）金屬鋅（5.8），加入15 ml硝酸（5.2）溶解，必要時可加熱溶解。全量轉(zhuǎn)入1000 ml容量瓶中，用水定容至標線，搖勻。轉(zhuǎn)入聚乙烯瓶中，于4℃以 下冷藏、密封可保存兩年。亦可使用市售有證標準溶液（鋅單元素或含鋅的多元素混合標準 溶液）。
5.17 鎘標準貯備液：ρ＝1000 mg/L。
準確稱取1.000 g（精確至0.0001 g）金屬鎘（5.9），加入15 ml硝酸（5.2）溶解，必要時 可加熱溶解。全量轉(zhuǎn)入1000 ml容量瓶中，用水定容至標線，搖勻。轉(zhuǎn)入聚乙烯瓶中，于4℃以 下冷藏、密封可保存兩年。亦可使用市售有證標準溶液（鎘單元素或含鎘的多元素混合標準溶液）。
5.18 鉛標準使用液：ρ＝100 mg/L。
準確移取鉛標準貯備液（5.15）10.00 ml于100 ml容量瓶中，用硝酸溶液（5.12）定容至標線，搖勻。臨用現(xiàn)配。
5.19 鋅標準使用液：ρ＝100 mg/L。
準確移取鋅標準貯備液（5.16）10.00 ml于100 ml容量瓶中，用硝酸溶液（5.12）定容至標線，搖勻。臨用現(xiàn)配。
5.20 鎘標準使用液：ρ＝100 mg/L。
準確移取鎘標準貯備液（5.17）10.00 ml于100 ml容量瓶中，用硝酸溶液（5.12）定容至標線，搖勻。臨用現(xiàn)配。
5.21 乙炔：純度≥99.5%。
5.22 空氣：可由空氣壓縮機或壓縮空氣鋼瓶提供。
6 儀器和設(shè)備
6.1 火焰原子吸收分光光度計。
6.2 鉛空心陰極燈，鋅空心陰極燈，鎘空心陰極燈。
6.3 空氣壓縮機，應(yīng)備有除水、除油和除塵裝置。
6.4 電熱板或石墨消解儀：具有溫控功能（溫度穩(wěn)定±5 ℃），最高溫度可設(shè)定至200 ℃。
6.5 微波消解儀：輸出功率1000 W～1600 W。具有可編程控制功能，可對溫度、壓力和時間（升溫時間和保持時間）進行全程監(jiān)控；具有安全防護功能
6.6 分析天平：精度為0.1 mg。
6.7 聚四氟乙烯坩堝：50 ml。
6.8 篩：非金屬篩，100目。
6.9 一般實驗室常用儀器和設(shè)備。
7 樣品
7.1 樣品采集與保存
按照HJ/T 20和HJ/T 298的相關(guān)規(guī)定進行固體廢物樣品的采集與保存。
7.2 樣品制備
7.2.1 固體廢物
按照HJ/T 20的相關(guān)規(guī)定進行固體廢物樣品的制備。對于固態(tài)廢物或可干化半固態(tài)廢物樣品，準確稱取10 g（m1，精確至0.01 g）樣品，自然風干或冷凍干燥，再次稱重（m2，精確至 0.01 g），研磨，全部過100目篩（6.7）備用。
7.2.2 固體廢物浸出液
按照HJ/T 299、HJ/T 300或HJ 557的相關(guān)規(guī)定進行固體廢物浸出液的制備。浸出液如不能及時進行分析，應(yīng)加硝酸（5.2）酸化至pH＜2，可保存14 d。
7.3 試樣的制備
7.3.1 固體廢物試樣
7.3.1.1 電熱板消解法
稱取0.25 g～1.00 g過篩后的樣品（m3，精確至0.1 mg）于50 ml聚四氟乙烯坩堝（6.6）中。用少量水潤濕樣品后加入5 ml鹽酸（5.3），于通風櫥內(nèi)的電熱板（6.3）上約120 ℃加 熱，使樣品初步消解，待蒸發(fā)至約剩3 ml時取下稍冷。加入5 ml硝酸（5.2）、5 ml氫氟酸（5.4）、 3 ml高氯酸（5.5），加蓋后于電熱板上約160 ℃加熱1 h。開蓋，電熱板溫度控制在170 ℃～180 ℃繼續(xù)加熱，并經(jīng)常搖動坩堝。當加熱至冒濃白煙時，加蓋使黑色有機碳化物充分分解。待坩堝壁上的黑色有機物消失后，開蓋，驅(qū)趕白煙并蒸至內(nèi)容物呈粘稠狀。視消解情況，可補加3 ml硝酸（5.2）、3 ml氫氟酸（5.4）和1 ml高氯酸（5.5），重復(fù)上述消解過程。當白煙再次冒盡且內(nèi)容物呈粘稠狀時，取下坩堝稍冷，加入1 ml硝酸溶液（5.12）溫熱溶解可溶性殘渣，冷卻后全量轉(zhuǎn)移至25 ml容量瓶，用適量實驗用水淋洗坩堝蓋和內(nèi)壁，洗液并入25 ml 容量瓶，用實驗用水定容至標線，搖勻，待測。如果消解液中含有未溶解顆粒，需進行過濾、離心分離或者自然沉降。
注1：加熱時勿使樣品有大量的氣泡冒出，否則會造成樣品的損失。
注2：若固體廢物中鉛、鋅或鎘的含量較高，試樣消解后定容體積可根據(jù)實際情況確定。
注3：若使用石墨消解儀替代電熱板消解樣品，可參照上述步驟進行。
7.3.1.2 微波消解法
稱取0.25 g～1.00 g過篩后的樣品（m3，精確至0.1 mg）于微波消解罐中。用少量水潤濕樣品后加入5 ml硝酸（5.2）、5 ml鹽酸（5.3）、3 ml 氫氟酸（5.4）和1 ml過氧化氫（5.6），按照表1的升溫程序進行消解。冷卻后將微波消解罐中的內(nèi)容物全量轉(zhuǎn)移至50 ml聚四氟乙烯坩堝，加入1 ml高氯酸（5.5），置于電熱板上170 ℃～180 ℃驅(qū)趕白煙，至內(nèi)容物呈粘稠狀。取下坩堝稍冷，加入1 ml 硝酸溶液（5.12），溫熱溶解可溶性殘渣，冷卻后全量轉(zhuǎn)移至25 ml 容量瓶，用適量實驗用水淋洗坩堝蓋和內(nèi)壁，洗液并入25 ml容量瓶，用實驗用水定容至標線，搖勻，待測。如果消解液中含有未溶解顆粒，需進行過濾、離心分離或者自然沉降。
表1 固體廢物微波消解法升溫程序參考表
7.3.2 固體廢物浸出液試樣
7.3.2.1 電熱板消解法
量取50 ml浸出液（7.2.2）于150 ml三角瓶中，加入5 ml硝酸（5.2），搖勻。在三角瓶口插入小漏斗，置于電熱板上120℃加熱，在微沸狀態(tài)下將樣品加熱至約5 ml，取下冷卻。加入3 ml硝酸（5.2），加入1 ml高氯酸（5.5），直至消解完全（消解液澄清，或消解液色澤及透明度不再變化），繼續(xù)于180 ℃蒸發(fā)至近干，取下稍冷，加入1 ml硝酸溶液（5.12），溫熱溶解可溶性殘渣，冷卻后用適量實驗用水淋洗小漏斗和三角瓶內(nèi)壁，將消解液全量轉(zhuǎn)移至50 ml容 量瓶，用實驗用水定容至標線，搖勻，待測。如果消解液中含有較多雜質(zhì)，需進行過濾、離心分離或者自然沉降。
7.3.2.2 微波消解法
量取50 ml浸出液（7.2.2）（可根據(jù)消解罐容積和樣品濃度高低確定浸出液量取體積，最終溶液體積不得超過儀器規(guī)定的限值）于微波消解罐中，加入5 ml硝酸（5.2），按說明書的要求蓋緊消解罐。將消解罐放在微波爐轉(zhuǎn)盤上。按照表2的升溫程序進行消解。消解結(jié)束后，待消解罐在微波消解儀內(nèi)冷卻至室溫后取出。放至通風櫥內(nèi)小心打開消解罐的蓋子，釋放其中的氣體。將消解液全量轉(zhuǎn)移至聚四氟乙烯坩堝，用適量實驗用水淋洗消解罐內(nèi)壁，洗液并入聚四氟乙烯坩堝，在電熱板上于微沸狀態(tài)下加熱至近干。用適量實驗用水淋洗坩堝內(nèi)壁，將坩堝內(nèi)容物及洗液全量轉(zhuǎn)移至50 ml容量瓶，用實驗用水定容至標線，搖勻，待測。如果消解液中含有較多雜質(zhì)，需進行過濾、離心分離或者自然沉降。
表2 固體廢物浸出液微波消解法升溫程序參考表
7.3.3 空白樣品的制備
7.3.3.1 固體廢物空白
使用空容器按照7.3.1的步驟制備固體廢物空白樣品。
7.3.3.2 固體廢物浸出液空白
使用實驗用水配制成浸提劑，按照7.2.2制備固體廢物浸出液空白，按照7.3.2的步驟進行消解。
8 分析步驟
8.1 儀器參考條件
不同型號火焰原子吸收分光光度計的最佳測定條件不同，可根據(jù)儀器使用說明書要求優(yōu)化測試條件。儀器參考測量條件見表3。

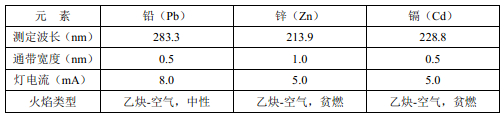

表3 儀器參考測量條件
8.2.1 鉛標準曲線系列
分別準確移取0.00 ml、0.50 ml、1.00 ml、2.00 ml、4.00 ml、8.00 ml和10.0 ml鉛標準使 用液（5.18）于一組100 ml容量瓶中，用硝酸溶液（5.12）定容至標線，搖勻。此標準系列含鉛分別為0.00 mg/L、0.50 mg/L、1.00 mg/L、2.00 mg/L、4.00 mg/L、8.00 mg/L和10.0 mg/L。 按照儀器參考條件（8.1），用硝酸溶液（5.12）調(diào)節(jié)儀器零點后，從低濃度到高濃度依次吸入標準系列，測量相應(yīng)的吸光度，以相應(yīng)吸光度為縱坐標，以鉛標準系列質(zhì)量濃度為橫坐標，建立鉛的校準曲線。
8.2.2 鋅標準曲線系列
分別準確移取0.00 ml、0.50 ml、1.00 ml、2.00 ml、3.00 ml、4.00 ml和5.00 ml鋅標準使 用液（5.19）于一組100 ml容量瓶中，用硝酸溶液（5.12）定容至標線，搖勻。此標準系列含 鋅分別為0.00 mg/L、0.50 mg/L、1.00 mg/L、2.00 mg/L、3.00 mg/L、4.00 mg/L和5.00 mg/L。 按照儀器參考條件（8.1），用硝酸溶液（5.12）調(diào)節(jié)儀器零點后，從低濃度到高濃度依次吸 入標準系列，測量相應(yīng)的吸光度，以相應(yīng)吸光度為縱坐標，以鋅標準系列質(zhì)量濃度為橫坐標，建立鋅的校準曲線。
8.2.3 鎘標準曲線系列
分別準確移取0.00 ml、0.50 ml、1.00 ml、2.00 ml、3.00 ml、4.00 ml和5.00 ml鎘標準使 用液（5.20）于一組100 ml容量瓶中，用硝酸溶液（5.12）定容至標線，搖勻。此標準系列含 鎘分別為0.00 mg/L、0.50 mg/L、1.00 mg/L、2.00 mg/L、3.00 mg/L、4.00 mg/L和5.00 mg/L。 按照儀器參考條件（8.1），用硝酸溶液（5.12）調(diào)節(jié)儀器零點后，從低濃度到高濃度依次吸入標準系列，測量相應(yīng)的吸光度，以相應(yīng)吸光度為縱坐標，以鎘標準系列質(zhì)量濃度為橫坐標，建立鎘的校準曲線。
8.3 空白樣品測定
制備好的空白試樣（7.3.3），按照與建立校準曲線相同的條件進行測定。
8.4 樣品測定
制備好的試樣（7.3.1或7.3.2），按照與建立校準曲線相同的條件進行測定。
9 結(jié)果計算與表示
9.1 結(jié)果計算
9.1.1 固體廢物
9.1.1.1 固態(tài)或可干化半固態(tài)固體廢物

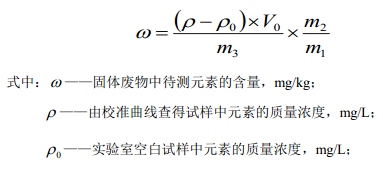

固體廢物中待測元素的含量 （mg/kg）按照公式（1）計算：

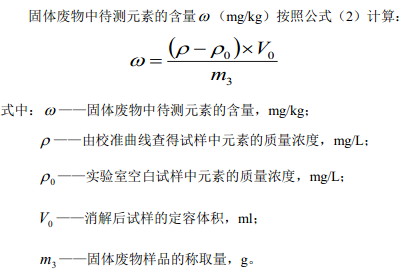

9.1.1.2 液態(tài)或無需干化的半固態(tài)固體廢物

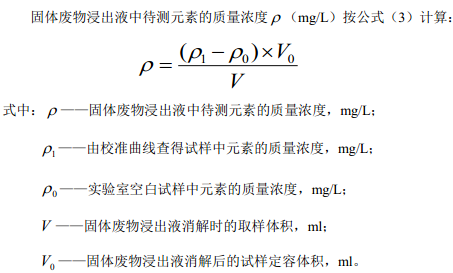

9.1.2 固體廢物浸出液
9.2 結(jié)果表示
對于固體廢物，當測定結(jié)果小于100 mg/kg時，保留小數(shù)點后一位；當測定結(jié)果大于或等 于100 mg/kg時，保留三位有效數(shù)字。對于固體廢物浸出液，當測定結(jié)果小于1.00 mg/L時，保留小數(shù)點后兩位；當測定結(jié)果大于或等于1.00 mg/L時，保留三位有效數(shù)字。
10 精密度和準確度
10.1 精密度
六家實驗室分別對含鉛、鋅、鎘的ESS-1、GSS-1和ISS-2標準樣品進行了6次重復(fù)測定：鉛的實驗室內(nèi)相對標準偏差分別為1.6%～2.9%、1.4%～3.4%、1.2%～1.8%；實驗室間相對標準偏差分別為1.1%、1.6%、0.7%；重復(fù)性限r(nóng)分別為1.5 mg/kg、7.0 mg/kg、669 mg/kg；再現(xiàn)性限R分別為1.5 mg/kg、7.7 mg/kg、696 mg/kg。鋅的實驗室內(nèi)相對標準偏差分別為1.3%～ 4.1%、1.3%～2.7%、1.7%～5.1%；實驗室間相對標準偏差分別為1.6%、0.9%、2.3%；重復(fù)性 限r(nóng)分別為4.4 mg/kg、37 mg/kg、4883 mg/kg；再現(xiàn)性限R分別為4.7 mg/kg、38 mg/kg、5276 mg/kg。鎘的實驗室內(nèi)相對標準偏差分別為10%～16%、2.8%～4.5%、1.5%～2.8%；實驗室間 相對標準偏差分別為13%、2.1%、1.1%；重復(fù)性限r(nóng)分別為0.09 mg/kg、0.41 mg/kg、3.28 mg/kg；再現(xiàn)性限R分別為0.12 mg/kg、0.45 mg/kg、3.43 mg/kg。
六家實驗室分別對含鉛、鋅、鎘的低、中、高三種不同含量的固廢樣品浸出液進行了6次重復(fù)測定：鉛的實驗室內(nèi)相對標準偏差分別為3.4%～7.0%、1.6%～4.8%、5.0%～6.6%；實驗室間相 對標準偏差分別為2.1%、1.1%、3.9%；重復(fù)性限r(nóng)分別為0.05mg/L、0.08mg/L 、0.36mg/L； 再現(xiàn)性限R分別為0.05mg/L、0.08mg/L、0.41mg/L。鋅的實驗室內(nèi)相對標準偏差分別為3.4%～ 4.6%、5.9%～9.7%、4.1%～6.8%；實驗室間相對標準偏差分別為4.5%、7.1%、3.4%；重復(fù)性 限r(nóng)分別為0.07 mg/L、0.30 mg/L、0.48 mg/L；再現(xiàn)性限R分別為0.10 mg/L、0.37 mg/L、0.52 mg/L。鎘的實驗室內(nèi)相對標準偏差分別為4.6%～8.6%、3.7%～8.5%、2.2%～5.6%；實驗室間 相對標準偏差分別為7.0%、4.7%、4.2%；重復(fù)性限r(nóng)分別為0.02 mg/L、0.05 mg/L、0.06 mg/L； 再現(xiàn)性限R分別為0.03 mg/L、0.06 mg/L、0.09 mg/L。
精密度數(shù)據(jù)詳見附表B.1和附表B.2。
10.2 準確度
鉛的相對誤差分別為-1.06%～1.48%、-2.40%～1.89%、-1.08%～1.15%；相對誤差最終值分別為0.02%±2.18%、-0.34%±3.08%、0.22%±1.48%。鋅的相對誤差分別為-1.45%～2.96%、-0.88%～1.64%、-3.68%～2.83%；相對誤差最終值分別為1.29%±3.22%、-0.12%±1.78%、0.63%±4.58%。鎘的相對誤差分別為161%～262%、-2.05%～3.45%、-1.84%～0.64%；相對誤差最終值分別為193%±76.4%、0.57%±4.28%、-0.62%±2.10%。
六家實驗室分別對含鉛、鋅、鎘的三種不同濃度的固體廢物浸出液樣品進行加標回收測試：
鉛的加標回收率分別為96.3%～106%、93.5%～106%、88.0%～103%；加標回收率最終值分別為101%±7.9%、97.8%±10.1%、94.0%±10.2%。鋅的加標回收率分別為91.9%～95.7%、90.7%～105%、90.3%～108%；加標回收率最終值分別為93.2%±3.0%、95.8%±10.0%、97.3%±12.4%。鎘的加標回收率分別為91.3%～106%、89.1%～97.8%、91.8%～105%；加標回收率最終值分別為96.5%±10.2%、93.0%±7.4%、97.5%±11.4%。
準確度數(shù)據(jù)詳見附表B.3和附表B.4。
11 質(zhì)量保證和質(zhì)量控制
11.1 每批樣品至少做2個實驗室空白，其測定結(jié)果應(yīng)低于方法檢出限。
11.2 每次分析應(yīng)繪制校準曲線，相關(guān)系數(shù)應(yīng)≥0.999。否則需重新繪制校準曲線。
11.3 每10個樣品應(yīng)分析一個校準曲線的中間濃度點，其測定結(jié)果與校準曲線該點濃度的相對偏差應(yīng)≤10%。否則需重新繪制校準曲線。
11.4 每分析20個樣品應(yīng)進行一次儀器零點校正。
11.5 每批樣品至少按10%的比例進行平行雙樣測定，樣品數(shù)量少于10個時，應(yīng)至少測定一個平行雙樣，兩次測定結(jié)果的相對偏差≤20%。
11.6 每批樣品至少應(yīng)做10%加標回收試驗，樣品數(shù)量少于10個時至少做一個，加標回收率應(yīng)為80%～120%。
11.7 成批量測定樣品時，每10個樣品為一組，加測一個待測元素的質(zhì)控樣品，用以檢查儀器的漂移程度。當質(zhì)控樣品測定值超出允許范圍時，需用標準溶液對儀器重新調(diào)整，再繼續(xù)測 定。
12 廢物處理
實驗過程中產(chǎn)生的廢液和廢物應(yīng)分類收集，委托具有資質(zhì)的單位處置。
13 注意事項
13.1 實驗所使用的坩堝和玻璃容器均須用硝酸溶液（5.11）浸泡12 h以上，并用自來水和實驗用水依次沖洗干凈，置于潔凈的環(huán)境中晾干。對于新使用的或疑似受污染的容器，應(yīng)用熱鹽酸溶液（5.13）浸泡（溫度高于80℃，低于沸騰溫度）至少2 h，再用熱硝酸溶液（5.11）浸泡至少2 h，并用自來水和實驗用水依次沖洗干凈，置于潔凈的環(huán)境中晾干。
13.2 在樣品溶液加熱至近干時，溫度不宜太高，以免崩濺。
附錄A
（資料性附錄）
標準加入法
A.1 校準曲線繪制方法
分別量取四份等量待測試樣(濃度為Cx)，配制總體積相同的四份溶液。第一份不加標準溶液，第二、三、四份分別按比例加入不同濃度的標準溶液，四份溶液的濃度分別為：Cx、Cx+Co、Cx+2Co、Cx+3Co；加入標準溶液Co的濃度約等于0.5倍量的試樣濃度，即Co≈0.5Cx。用空白 溶液調(diào)零，在相同條件下依次測定四份溶液的吸光度。以吸光度為縱坐標，加入標準溶液的濃度為橫坐標，繪制校準曲線，曲線反相延伸與橫坐標的交點即為待測試樣的濃度。待測試樣濃度與對應(yīng)吸光度的關(guān)系見圖A.1。

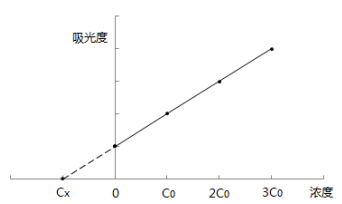

附圖A.1 待測樣品濃度與對應(yīng)吸光度的關(guān)系
A.2 注意事項
A.2.1 本方法只適用于待測樣品濃度與吸光度呈線性的區(qū)域。
A.2.2 加入標準溶液所引起的體積誤差不應(yīng)超過0.5%。
A.2.3 本方法只能消除基體效應(yīng)造成的影響，不能消除背景吸收的影響。
A.3 標準加入法的適用性判斷

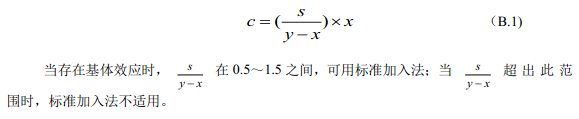

測定待測試樣的吸光度為A，從校準曲線上查得濃度為x。再向待測試樣中加入標準溶液，加標濃度為s，測定其吸光度為B，從校準曲線上查得濃度為y。按照公式（B.1）計算待測試樣的濃度c：
附錄B
（資料性附錄）
方法的精密度和準確度
附表B.1、B.2、B.3、B.4為本方法的精密度和準確度匯總表。

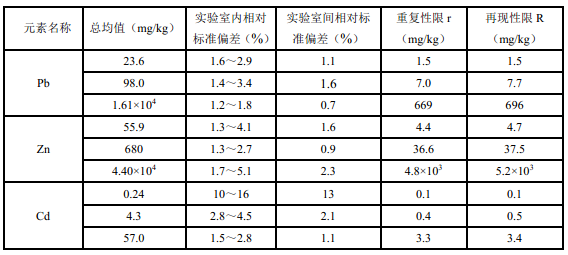

表B.1 固體廢物方法精密度

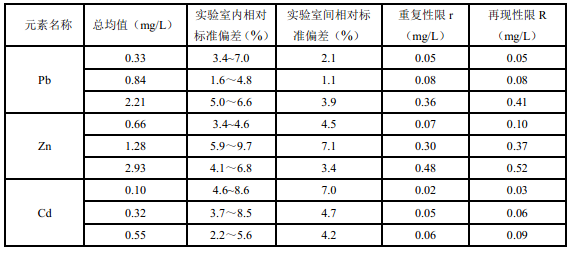

表B.2 固體廢物浸出液方法精密度

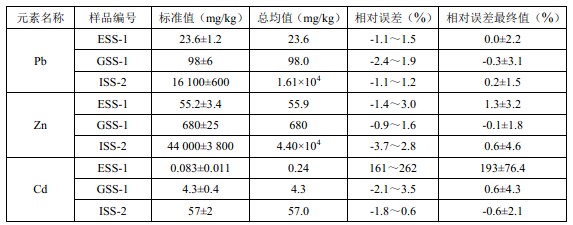

表B.3固體廢物方法準確度

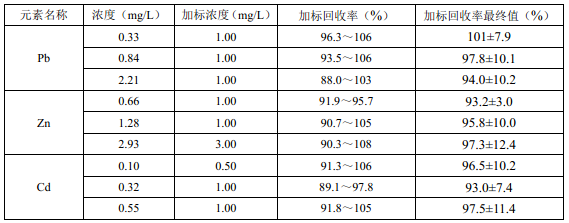

表B.4固體廢物浸出液方法準確度
掃描二維碼
版權(quán)所有©廣州格丹納儀器有限公司
粵公網(wǎng)安備 44011202000628號 粵ICP備14047970號
分享到：
